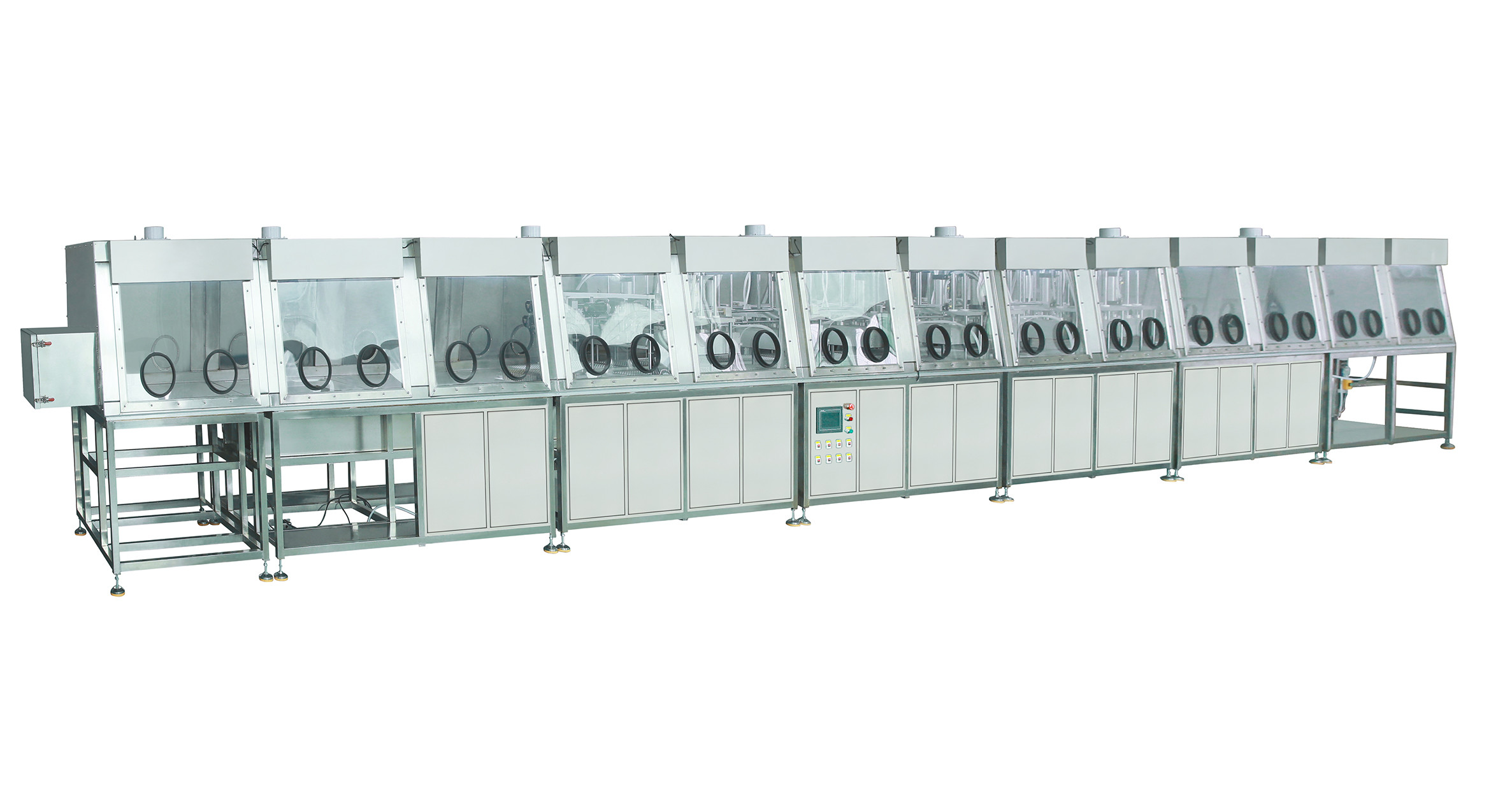

線形電池の液体の注入機械自動1.5KWセリウムの証明書

線形自動円柱電池の液体の注入機械

1. 機能概観:

1. このプロダクトは円柱電池、帽子の溶接および真空の静的な統合された流れの線形装置の液体の注入のために主に使用される。手動でパレットに荷を積み、荷を下すプロセス用機器の必要性および残りだけ自動的に完了する。この機械は液体の注入システムのグローブ ボックス、5組、および7組の真空の静止したシステムを含んでいる。

2. 働き主義:tray→Oneのinjection→oneのvacuum→secondの注入で荷を積むWorkflow.→Feeding→Manual第2 vacuum→threeのinjections→threeのvacuums→fourのinjections→fourの時間仕事のカバーplate→theの端をvacuum→retrieving第2 vacuum→five injections→five最初vacuum→five秒かけるvacuum→four。

2. 基本的な変数:

1. 定常電圧:AC220Vの1.5KWについての力。

2. 適当な電池:18650円柱電池、単一196PCS/disk （他の指定はカスタマイズすることができる）。

3. 働き効率:（MAX） 1.5--4K/H、（生産能力は容量によって決まる）。

4. 装置のサイズ:（MAX）長さ10m *幅1.2m *高さ1.7m。

3. 技術的な変数:
1.二重頭部の電気注入ポンプ:

a. 液体の出力:0--2.5g単一の時間;（絶えず調節可能）。

b. 液体の注入の正確さ:±0.03g.

2. X-Y軸線の注入システム:

a. 働く打撃（MAX）:Ｘ軸200MMのＹ軸200MM。

b. 働く速度（MAX）は1分/MIN.あたり50回を動かす。

3. 真空の静的な箱:

a. 真空の程度:-0.09 MPa。

b. サイクル時間:0-5置くことができる。

c. ポンプ/積分時間:0~60minは置くことができる。

4. プロセス性能:

1. グローブ ボックスの主要なコンポーネント:ステンレス鋼 フレーム、輸入されたPE透明なガラス。

5つのグローブ ボックスおよび12の場所を持つA. Equipped;（維持の窓）。

B.フレームはよい耐食性が高力あるSUS304を採用し。

C.視覚窓は強いanti-corrosionおよび耐食性がある輸入されたPE透明な板を採用する。

D.箱ボディによいがあり性能を密封する。

2. 液体の注入システムの主要なコンポーネント:液体の貯蔵タンク、XのＹ軸の液体の注入の棚、2.5g二重ヘッドの液体の注入ポンプ、液体の注入の据え付け品、バス制御システム。

A. Configure 5の組の液体の注入システム。

B. Doubleの頭部の注入ポンプは0-2.5 g.から、単一の注入の容積調節することができる。

液体の注入の据え付け品を持つC. Equippedは、各皿196の電池を握ることができる。標準的な（30PCS皿の）注目（顧客の任意標準的な装置はパイプラインのタイプである）:1。皿は水線への手動リターンによってリサイクルに戻る。

3. 真空の静的システムの主要なコンポーネント:装置箱、デジタル真空ゲージ、anti-corrosion密封リング、バス電気制御システム。

7組の真空の静的な箱を持つA. Equipped。

B.掃除機をかける時間および永続的な時間は調節可能独自にそして自動的にある。

特別な防蝕密封リングを持つC. Equipped。
