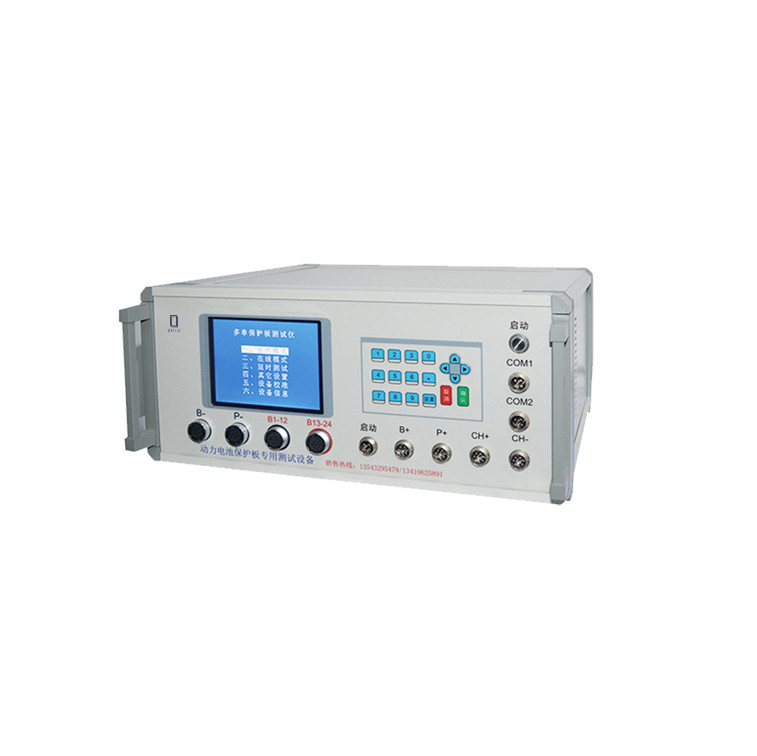

保護板OEM ODMのための24ひものリチウム イオン電池の試験装置

24のひものリチウム電池の保護板テスター

1. 適用範囲および装置の機能への紹介
1.1適用範囲:スタッフに一組のテスト標準を提供するために主に力電池の保護板のさまざまな機能表示器が変数範囲の内にあるかどうか検出することを、使用する。保護板製造業者および力電池の製造業者の力電池の保護板テストのために主に使用されて。
1.2機能紹介:PBTSの保護板試験制度は2つのタイプに分けられる:速いテストおよび正確なテスト
正確なテスト:それは（間違いは5mvである）、サンプル ダバッギングおよび開発のために便利の、正確に力電池の保護板のさまざまな機能変数の正確な値を検出できたりおよびR & Dの人員の急速なテストに一組の標準を提供する。
速いテスト:保護板の設計パラメータに従って、保護板製造業者のために便利、テストおよび船プロダクトに電池の製造業者に大規模にすぐに動力を与える急速なテストを行なうためにテスト変数を置きなさい。同時に、それはさまざまなハードウェア解決およびあるソフトウェア・ソリューションの保護板テストのために適している。

2. 試験装置の主要な性能
2.1定期的なテスト項目:内部耐性検査、過充電およびoverdischargeテスト、過充電の回復およびoverdischargeの回復テスト、過電流テスト（充満過電流および排出の過電流）、過充電の保護電圧、過充電の回復電圧、overdischargeの保護電圧、過剰排出の回復電圧、過電流保護、等。
2.2独特なテスト項目:
短絡の保護テスト（実質の短絡の保護テスト マイクロ秒のレベルを参照する）。
単一セクション自己消費テスト（各セクションの実質および正確な自己消費を参照する）。
バランスの流れおよびバランスの電圧（正確に現在のバランスをとり、turn-on電圧をバランスをとるために捕獲できる）。
2.3テストを支えるタイプの保護板:
リチウム鉄の隣酸塩、三つ組みのリチウムcobaltate、リチウム マンガン酸塩


3. 技術的な変数
3.1高い現在のモジュール:現在のレベルは120Aであり、現在の正確さは0.1Aである。
3.2電圧モジュール:電圧範囲は0.5-5Vである、プログラム可能な出力は0.5-5Vであり、電圧正確さは5mVである。
3.3短絡モジュール:極度のコンデンサーは、十分にパック電池の電圧を模倣するために、保護板を瞬時にショートさせ、正確に短絡の時間および流れを捕獲する。
装置変数
